Ao operar um soprador Roots, o sistema de vedação não é apenas um acessório — ele é um componente crítico que define o desempenho, a segurança e o custo total de propriedade. Escolher o selo certo pode significar a diferença entre uma operação eficiente e confiável e paradas frequentes, vazamentos custosos ou até falhas perigosas. Este guia oferece uma comparação abrangente dos quatro principais tipos de vedação — Labirinto, Empanque, Anéis de Pistão e Selos Mecânicos — para ajudá-lo a tomar uma decisão informada com base nas necessidades específicas da sua aplicação.

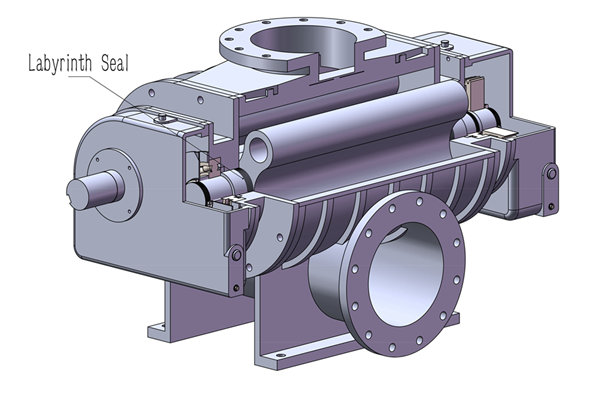

Por que a Vedação é Importante em Sopradores Roots
A função principal de um selo em um soprador Roots é dupla: evitar que o óleo lubrificante entre na câmara de gás e impedir que o meio transportado — seja ar ou um gás especial de processo — vaze ao longo do eixo. Uma vedação eficaz mantém a pressão interna, garante a pureza do meio transportado e protege os mancais externos e o ambiente.
A falha desses selos leva diretamente à diminuição da eficiência volumétrica, aumento do consumo de energia, contaminação do processo e desgaste acelerado de mancais e outros componentes. Em aplicações que envolvem gases inflamáveis, tóxicos ou caros, uma falha na vedação representa sérios riscos à segurança e ao patrimônio.
Comparação Abrangente: Os 4 Principais Tipos de Selos para Sopradores
Entender o princípio de funcionamento e as características operacionais de cada tipo de selo é o primeiro passo para uma seleção ideal.

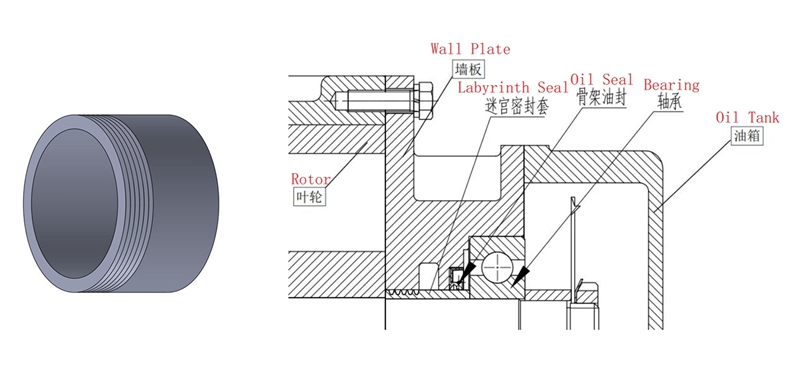

1. Selos Labirinto (A Escolha Padrão)
Como funciona: O selo labirinto é uma vedação sem contato. Ele consiste em uma série de ranhuras e dentes intrincados que criam um caminho tortuoso para qualquer gás que tente vazar. Esse caminho gera alta resistência ao fluxo, minimizando efetivamente o vazamento sem que haja contato físico entre as partes fixas e giratórias.
Vantagens: Vida útil excepcionalmente longa devido à ausência de desgaste, excelente adequação para altas rotações e custos de manutenção muito baixos.
Desvantagens: Não é capaz de alcançar vazamento zero absoluto. Algum deslizamento de gás é inerente ao projeto, tornando-o inadequado para aplicações com gases perigosos, tóxicos ou valiosos, onde o vazamento é inaceitável.
Melhores aplicações: Sopradores de ar padrão, aeração em estações de tratamento de efluentes e qualquer aplicação com ar limpo, onde pequenos vazamentos não são críticos.

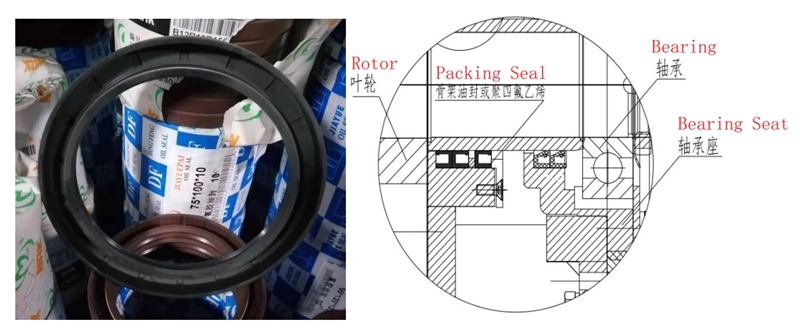

2. Selos com Empanque (A Solução Tradicional)
Como funciona: Também conhecido como vedação de gaxeta ou “packing”, este método utiliza anéis trançados de material macio (como grafite ou PTFE) comprimidos ao redor do eixo dentro de uma caixa de gaxeta. Um flange de compressão aperta o empanque, criando pressão radial contra o eixo para formar a vedação.
Vantagens: Baixo custo inicial, instalação simples e possibilidade de ajuste (“aperto”) em campo para compensar o desgaste menor.
Desvantagens: Exige ajustes regulares e substituição periódica. O atrito contínuo pode causar desgaste no eixo ao longo do tempo, e o desempenho de vedação é apenas moderado, com vazamento mensurável contínuo.
Melhores aplicações: Sopradores de baixa pressão, equipamentos mais antigos ou situações com orçamento muito restrito, onde algum vazamento e manutenção periódica são toleráveis.

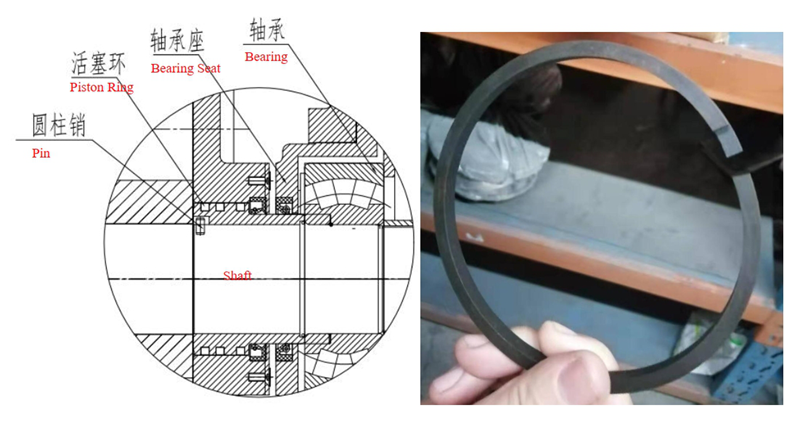

3. Selos com Anéis de Pistão (A Vedação para Serviço Pesado)
Como funciona: Funcionando de maneira semelhante aos anéis de pistão em um motor, são anéis metálicos (frequentemente de carbono ou ferro fundido) que se assentam em ranhuras no eixo ou na carcaça. Sua tensão elástica inerente (ou a pressão do gás por trás) força a superfície externa do anel contra o furo de vedação.
Vantagens: Mais robustos que os selos com empanque, oferecendo melhor desempenho em ambientes de maior pressão e temperatura.
Desvantagens: Níveis de atrito mais elevados do que os selos labirinto ou mecânicos, o que pode levar a maior consumo de potência e geração de calor. Requer gerenciamento preciso da lubrificação.
Melhores aplicações: Sopradores industriais operando em pressões elevadas, onde os selos com empanque falhariam rapidamente, mas onde o vazamento zero absoluto não é obrigatório.

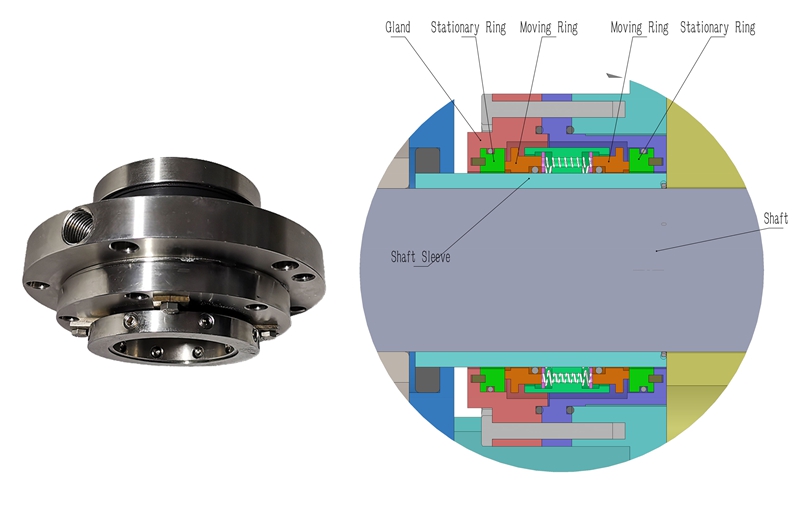

4. Selos Mecânicos (A Escolha de Alto Desempenho)
Como funciona: Um selo mecânico consiste em duas faces planas e lapidadas com precisão — uma girando com o eixo e outra estacionária na carcaça. A carga da mola e a pressão do sistema mantêm essas faces em contato íntimo, criando uma vedação dinâmica na interface, enquanto uma vedação estática secundária completa o sistema.
Vantagens: Proporciona vazamento próximo de zero (traços), sendo ideal para gases perigosos ou caros. Gera perdas por atrito muito baixas, melhorando a eficiência. Oferece alta confiabilidade em condições exigentes.
Desvantagens: Maior custo inicial de aquisição. A instalação exige precisão e conhecimento técnico significativos. Se as faces primárias de vedação forem danificadas, o cartucho completo geralmente precisa ser substituído.
Melhores aplicações: Aplicações críticas envolvendo hidrogênio, gás natural, biogás, vapores químicos tóxicos ou qualquer situação onde evitar a fuga de gás seja fundamental por razões de segurança, ambientais ou econômicas.
Fatores-Chave a Considerar ao Selecionar um Selo
Use esta matriz de decisão para orientar seu processo de seleção:
- Tipo de meio: É ar inerte, um gás explosivo (como hidrogênio), um produto químico tóxico ou um gás de processo caro? Selos mecânicos são obrigatórios para meios perigosos/valiosos.
- Pressão e temperatura de operação: Selos com anéis de pistão suportam pressões mais altas que os empanques. Selos mecânicos e labirinto são adequados para uma ampla faixa, mas a seleção do material torna-se crítica em extremos.
- Orçamento e filosofia de manutenção: Selos labirinto oferecem o menor custo de manutenção ao longo da vida. Empanques têm baixo custo inicial, mas alto custo recorrente de mão de obra. Selos mecânicos têm alto custo inicial, mas intervalos de manutenção longos e previsíveis.
- Tolerância a vazamentos: Se o vazamento for absolutamente inaceitável, apenas um sistema de selo mecânico duplo ou tandem é suficiente. Para vazamento mínimo em ar, o labirinto é adequado.
Tabela Resumo: Tipos de Selo vs. Desempenho
| Tipo de Selo | Nível de Vazamento | Frequência de Manutenção | Custo Inicial | Longevidade e Durabilidade |
|---|---|---|---|---|
| Labirinto | Baixo (somente ar) | Muito Baixa | Médio | Muito Alta |
| Empanque | Médio a Alto | Alta | Muito Baixo | Média |
| Anéis de Pistão | Médio a Baixo | Média | Médio | Média-Alta |
| Mecânico | Zero / Traços | Média (Previsível) | Alto | Alta |
Conclusão: Qual é o Melhor para Você?
Não existe um selo “melhor” absoluto para todos os sopradores Roots — existe apenas o selo ideal para suas condições operacionais e prioridades específicas.
- Para sopradores de ar padrão (ex.: aeração, transporte pneumático), o Selo Labirinto é frequentemente a escolha mais econômica e confiável a longo prazo.
- Para manuseio de gases de processo inflamáveis, tóxicos ou valiosos, o investimento em um Selo Mecânico é inegociável para segurança e integridade operacional.
- Selos com Empanque continuam sendo uma opção viável e de baixo capital para serviços não críticos e de baixa pressão, onde o acesso para manutenção é fácil.
- Considere Selos com Anéis de Pistão para aplicações pesadas com ar ou gás inerte que operam em pressões mais altas do que o empanque pode suportar.
Consulte seu fabricante de sopradores ou um especialista em vedação para revisar as propriedades específicas do seu gás, parâmetros operacionais e metas de custo total de propriedade.
Perguntas Frequentes (FAQ)
P: Com que frequência devo substituir ou fazer manutenção nos selos com empanque?
R: Os selos com empanque exigem inspeção e ajuste regulares (aperto da gaxeta) a cada poucos meses, e a substituição completa normalmente ocorre a cada 6 a 18 meses, dependendo das condições de serviço.
P: Posso atualizar meu soprador existente de empanque para selos mecânicos?
R: Na maioria dos casos, sim. A maioria dos fabricantes de sopradores oferece cartuchos de selos mecânicos retrofits ou modificações na caixa de gaxeta para modelos comuns. Isso exige uma análise de engenharia para garantir compatibilidade com o acabamento do eixo, espaço e sistemas de lubrificação.
P: Selos mecânicos são realmente livres de vazamento?
R: Selos mecânicos simples permitem vazamento de vapor em traços (geralmente regulados para níveis seguros). Para contenção verdadeiramente livre de vazamento de fluidos altamente perigosos, utiliza-se um selo mecânico duplo (duplo) com sistema de fluido de barreira.
P: O que causa a falha dos selos labirinto?
R: Embora não se desgastem por contato, os selos labirinto podem falhar devido à corrosão, incrustação por gás de processo sujo obstruindo as passagens ou danos físicos por excursão do rotor ou montagem inadequada.
