1. Introdução
Para engenheiros e profissionais de manutenção, a capacidade de ler e interpretar corretamente uma curva de desempenho de um soprador Roots não é apenas uma habilidade técnica — é um requisito fundamental para o sucesso operacional. Selecionar o soprador errado com base em uma curva mal interpretada pode levar a ineficiências catastróficas, quebras frequentes e desperdício significativo de energia. Este guia desmistifica o gráfico de desempenho, o documento mais importante que resume as capacidades do soprador. Em sua essência, a curva mapeia as complexas relações entre quatro variáveis críticas: Vazão (Q) , Pressão (ΔP) , Potência (BHP) e Rotação (RPM) . Dominar essas relações é a chave para o projeto otimizado do sistema e uma operação confiável.(Curvas Desempenho Sopradores Roots)
2. Anatomia de uma Curva de Desempenho de Soprador Roots
A curva de desempenho é um mapa e, para navegá-lo, você deve primeiro entender suas coordenadas.
Entendendo os Eixos X e Y
A curva de desempenho padrão para um soprador Roots é plotada com um conjunto específico de eixos que definem seu envelope operacional.

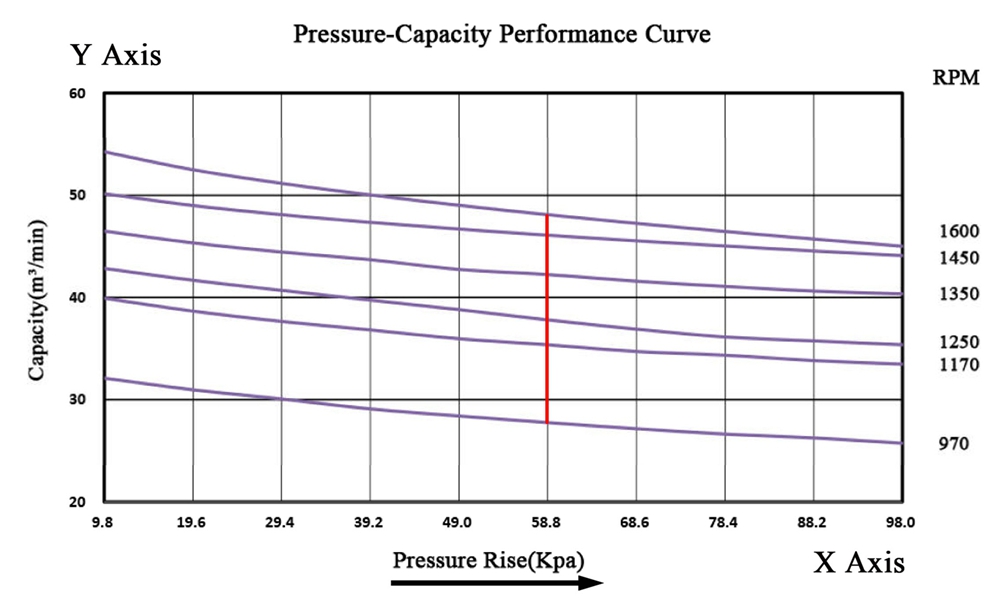

Pressão Diferencial (ΔP): O eixo Y normalmente representa a Pressão Diferencial. Ao contrário dos compressores, que geram pressão absoluta, os sopradores Roots são transportadores de ar de deslocamento positivo. Sua função principal é criar uma diferença de pressão entre a saída e a entrada. Esse ΔP, medido em psi, bar ou kPa, é a resistência que o soprador deve vencer em seu sistema específico (por exemplo, perdas em filtros, atrito em tubulações, contrapressão do tanque).
Vazão Volumétrica na Entrada (Q): O eixo X representa a Vazão Volumétrica na Entrada. Isso é crucial: é o volume de gás que passa pela entrada nas condições de sucção do soprador, frequentemente indicado como ICFM (pés cúbicos por minuto na entrada) ou m³/min. Isso difere do SCFM (pés cúbicos por minuto em condições padrão), que é a vazão corrigida para condições normais de temperatura e pressão. As curvas de desempenho são baseadas em ICFM; confundir os dois é um erro comum de dimensionamento.

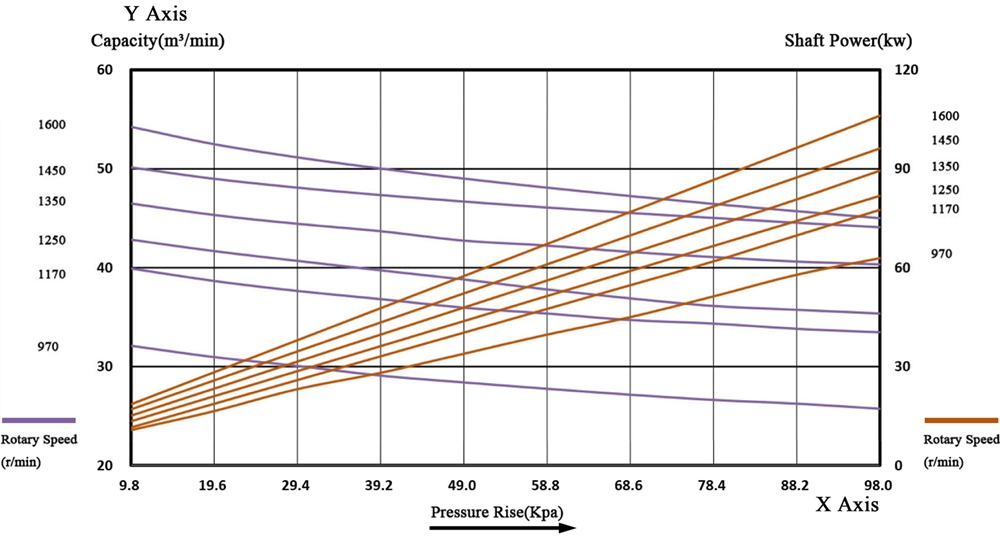

BHP (Potência no Eixo): Sobreposto ao mapa vazão-pressão, você encontrará linhas ou curvas indicando a Potência no Eixo (Brake Horsepower) . O BHP é a potência mecânica necessária no eixo do soprador para atingir uma determinada vazão e pressão. Esse valor é essencial para selecionar o motor adequado e garantir que não haja sobrecarga.
3. Relações Fundamentais Que Você Deve Conhecer
O formato das curvas revela a física fundamental do soprador Roots.
Como Rotação, Pressão e Vazão Interagem
Vazão vs. Rotação (Relação Linear): Para um determinado soprador, a vazão teórica é diretamente proporcional à sua rotação (RPM). Isso ocorre porque um soprador Roots desloca um volume fixo de ar a cada revolução. Se você dobrar a rotação, dobra a vazão teórica. No gráfico de desempenho, isso é visto como uma série de linhas quase verticais e paralelas para diferentes rotações.
Deslizamento (Slip) e Eficiência Volumétrica: Por que as linhas de rotação não são perfeitamente verticais? Essa diferença se deve ao Deslizamento (Slip) . O deslizamento é o vazamento interno de gás do lado de alta pressão (saída) para o lado de baixa pressão (entrada) através das folgas entre os rotores e a carcaça. À medida que a pressão de saída (ΔP) aumenta, a força motriz para esse vazamento aumenta, fazendo com que a vazão real seja menor que o deslocamento teórico. É por isso que as linhas de rotação se curvam ligeiramente para a esquerda em pressões mais altas. A eficiência volumétrica é a razão entre a vazão real e a vazão teórica, e ela diminui à medida que a pressão aumenta.
Elevação da Temperatura: Uma relação crítica e frequentemente negligenciada. O trabalho realizado para comprimir o gás (mesmo nesse processo quase adiabático) e vencer o atrito mecânico resulta em um aumento significativo de temperatura. Quanto maior o ΔP, maior o aumento de temperatura. Os gráficos de desempenho frequentemente incluem uma linha de limite de “Temperatura Máxima Admissível” ou “Elevação de Temperatura”. Operar próximo ou além dessa linha pode levar a desgaste prematuro, problemas de expansão térmica e degradação do óleo em unidades lubrificadas.
4. Passo a Passo: Como Localizar Seu Ponto de Operação
Vamos aplicar esse conhecimento para encontrar o ponto de operação do seu soprador.
Encontrando Seu Ponto de Operação no Gráfico
Siga este processo numerado para dimensionar ou verificar com precisão a seleção do seu soprador:
- Determine sua Pressão Alvo (ΔP): Calcule a resistência total do sistema que seu soprador deve vencer. Isso inclui todas as perdas de carga de filtros, tubulações, válvulas e a pressão estática do vaso.
- Determine sua Vazão Necessária (ICFM): Especifique a vazão volumétrica necessária para seu processo nas condições de entrada pretendidas do soprador (temperatura, pressão, umidade).

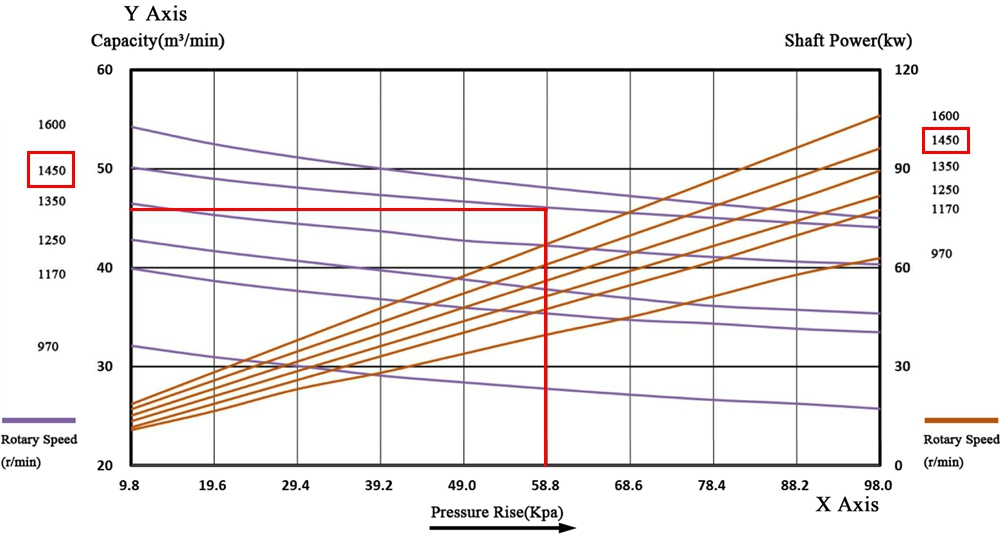

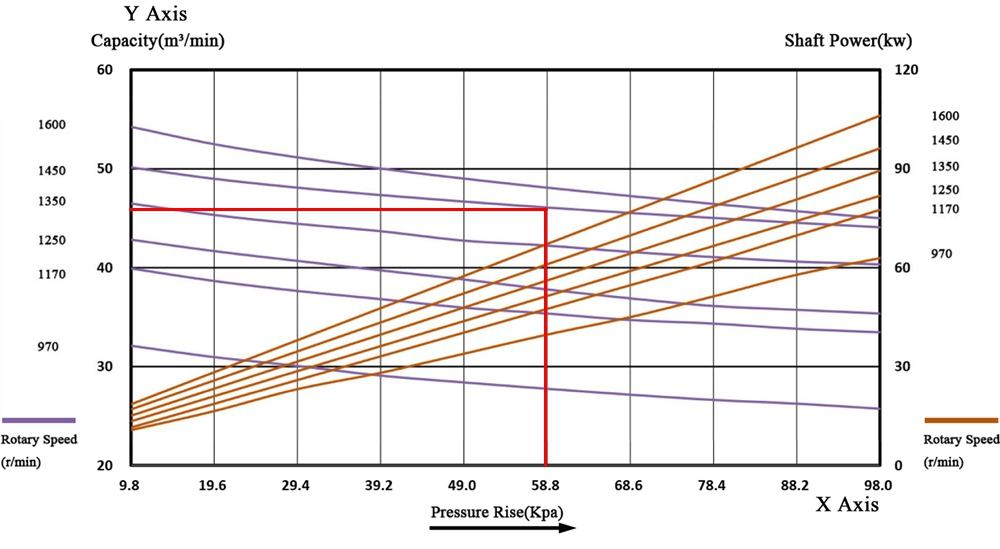

- Localize a Interseção: No gráfico de desempenho, encontre a linha vertical correspondente à sua vazão necessária (Etapa 2). Siga-a para cima até que ela cruze a linha horizontal correspondente à sua pressão alvo (Etapa 1). Essa interseção é seu Ponto de Operação alvo.

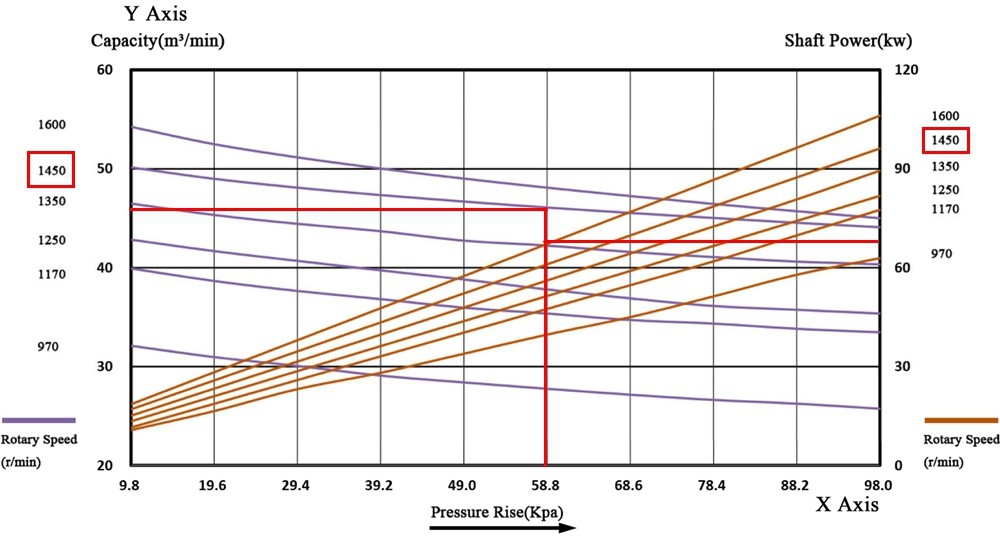

- Leia a Potência e a Rotação Necessárias: A partir do ponto de operação, identifique em qual curva de rotação (RPM) ele se encontra ou entre quais curvas ele está (pode ser necessário interpolar). Em seguida, leia horizontalmente até o eixo de potência (BHP) para encontrar a potência no eixo necessária para essa condição exata.
5. Fatores Críticos Que Deslocam a Curva
A curva publicada é baseada em condições padrão. As condições do seu local “deslocarão” o desempenho efetivo.
Ajustes Ambientais e de Local
Altitude e Pressão de Entrada: Em altitudes mais elevadas, a pressão atmosférica é menor. Como um soprador Roots é um dispositivo volumétrico, ele ainda aspirará o mesmo volume (ICFM), mas a massa de ar (que determina o efeito real no processo) será menor porque o ar é menos denso. Você deve corrigir pela densidade para garantir que a vazão mássica necessária seja entregue. Efetivamente, para o mesmo ICFM, a capacidade do soprador de realizar trabalho é reduzida.
Variações da Temperatura de Entrada: O ar frio na entrada é mais denso que o ar quente. Um soprador operando no inverno aspirará uma vazão mássica maior para o mesmo ICFM em comparação com um dia quente de verão, podendo sobrecarregar o motor. Sempre considere as variações sazonais de temperatura.
Peso Específico (Tipo de Gás): Se você estiver transportando um gás diferente do ar padrão (por exemplo, metano, nitrogênio), sua densidade (Peso Específico) altera drasticamente a necessidade de potência. A curva de vazão-pressão permanece amplamente inalterada para um soprador volumétrico, mas a curva de Potência no Eixo (BHP) deve ser ajustada. A potência é diretamente proporcional à densidade do gás. Um gás mais pesado requer mais potência.
6. Sinais de Alerta Comuns Para Observar
Uma curva não mostra apenas onde operar — ela também avisa onde não operar.
Lendo nas Entrelinhas: Evitando Falhas
- Ponto Morto / Sobrepressão: Toda curva tem um limite máximo de pressão, frequentemente chamado de “ponto de corte” ou “ponto morto”. Operar além desse ponto não fornece vazão adicional e cria tensão excessiva, calor e desgaste, levando a falhas rápidas.
- Sobrecarga do Motor: O BHP exigido pelo seu ponto de operação deve estar sempre abaixo da potência nominal do motor de acionamento, com um fator de serviço adequado incluído. Um ponto de operação que se encontra sobre ou acima de uma linha de BHP maior que a capacidade do seu motor é um caminho direto para disjuntores desarmarem e enrolamentos queimados.
7. Conclusão-Curvas Desempenho Sopradores Roots
Uma curva de desempenho de soprador Roots é um documento vivo. Comparar periodicamente seus dados reais de sistema (consumo de corrente, temperatura de saída, vazão entregue) com o ponto de operação projetado na curva original é uma ferramenta poderosa de manutenção preditiva. Isso pode revelar problemas como incrustações, entupimento de filtros ou desgaste interno antes que eles causem paradas. Em resumo, aprender a ler essas curvas fluentemente não é apenas um exercício acadêmico — é uma prática crítica que se traduz diretamente em maior vida útil do equipamento, consumo de energia otimizado e confiabilidade de processo garantida.
