Princípio de Funcionamento do Soprador Roots: Guia Completo 2026 para Engenheiros

1. Introdução: Por que entender o mecanismo é importante

No universo da pneumática industrial, poucos equipamentos combinam simplicidade mecânica e robustez tão bem quanto o soprador Roots. Desde sistemas de transporte pneumático até a aeração de estações de tratamento de efluentes, este compressor de deslocamento positivo desempenha um papel insubstituível. Para 2026, as exigências da indústria 4.0 vão além da simples movimentação de ar: busca-se vazão constante independentemente da contrapressão e a máxima eficiência energética possível.

Compreender o princípio de funcionamento do soprador Roots não é apenas um exercício teórico – é a chave para especificar, operar e manter este equipamento com consciência técnica, reduzindo custos operacionais e evitando falhas prematuras. Neste guia, vamos dissecar cada etapa do ciclo de trabalho, comparar tecnologias de dois e três lóbulos e alinhar o conhecimento com as normas de desempenho que vigoram em 2026.

2. O que é um Soprador Roots? (Definição)

O soprador Roots (também conhecido como soprador de lóbulos rotativos ou ventilador de palhetas) é uma máquina de deslocamento positivo (positive displacement) que transporta um volume fixo de gás por rotação. Diferentemente de compressores centrífugos ou de parafuso, o Roots não comprime o ar internamente – ele apenas empurra o gás da admissão para a descarga, sendo a compressão causada pela resistência externa do sistema (válvulas, tubulações, coluna de líquido). Essa característica define seu comportamento único: a vazão volumétrica permanece praticamente linear com a rotação, enquanto a pressão é estabelecida pela carga a jusante.

• Nome técnico: Soprador de lóbulos rotativos
• Tipo: Deslocamento positivo sem compressão interna
• Faixa típica: Vazão de 0,5 a 1000 m³/min, pressão até 1 bar (14,5 psi) em um estágio

Ponto-chave: Por não haver compressão interna, o soprador Roots é extremamente tolerante a flutuações de pressão, mas requer cuidado com a temperatura de descarga em aplicações de alta pressão.

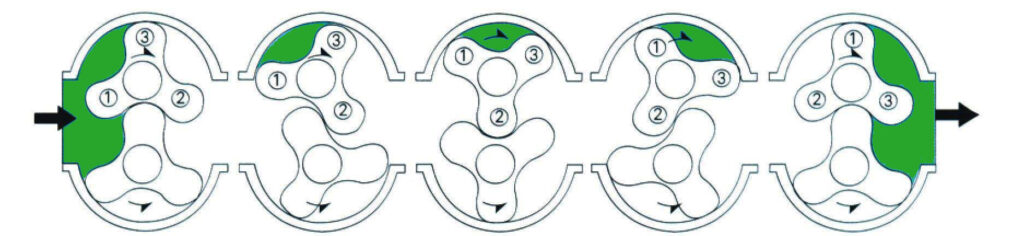

3. Explicação passo a passo: O ciclo de funcionamento

O ciclo operacional de um soprador Roots pode ser dividido em quatro fases distintas. Vamos acompanhar o movimento de dois rotores (três lóbulos cada) dentro da carcaça em forma de “8”.

3.1 Fase de Admissão (Intake Stage)

Quando os lóbulos giram, eles abrem uma câmara entre o rotor e a parede da carcaça voltada para a entrada de ar. O movimento gera uma pequena depressão (vácuo parcial) e o ar atmosférico ou gás do processo preenche rapidamente esse volume. Não há válvulas de admissão – o formato dos rotores controla a abertura e o fechamento da boca de entrada.

3.2 Fase de Transferência (Transfer Stage)

Após o lóbulo passar pela abertura de admissão, o ar fica confinado em um espaço fechado delimitado por dois lóbulos consecutivos e a parede da carcaça. Durante o deslocamento angular de aproximadamente 120° (no caso de rotores de três lóbulos), esse “bolsão” de ar viaja sem variação de volume, na pressão de admissão.

3.3 Fase de Compressão Externa (Compression Stage)

Aqui está o coração do princípio de funcionamento: não há compressão dentro do soprador. Quando a câmara selada se abre para o bocal de descarga, o ar na tubulação de saída (já pressurizado pela própria resistência do sistema) retorna abruptamente para dentro da câmara. Esse refluSo momentâneo eleva a pressão do gás aprisionado até igualar a pressão da linha. É uma compressão por refluxo (ou compressão externa), que gera o característico ruído pulsante dos sopradores Roots.

3.4 Fase de Descarga (Discharge Stage)

Com a pressão equalizada, os lóbulos continuam girando e forçam o gás a sair pelo bocal de descarga. Como o soprador é uma bomba de deslocamento positivo, mesmo que a contrapressão aumente (dentro dos limites mecânicos), o volume ejetado por rotação permanece constante – apenas a potência consumida cresce.

⚠️ Importante para o engenheiro em 2026: A compressão externa gera picos de pressão audíveis (pulsação). Por isso, muitos projetos modernos adotam silenciadores na admissão e na descarga, além de rotores de três lóbulos para reduzir essas flutuações.

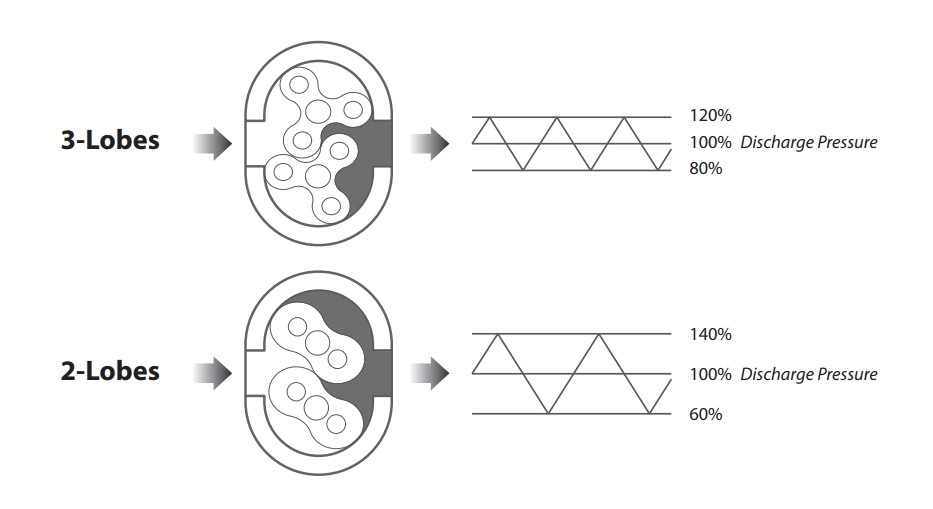

4. Dois lóbulos vs. Três lóbulos: O padrão da indústria em 2026

Historicamente, os sopradores Roots utilizavam rotores de dois lóbulos (formato de “feijão”). A partir dos anos 2000, a configuração de três lóbulos tornou-se dominante, e hoje – em 2026 – é praticamente o padrão para aplicações que exigem menor nível de ruído e maior estabilidade de fluxo.

Por que o três lóbulos venceu?
Ao distribuir o fluxo de ar em três volumes por revolução (em vez de dois), a sobreposição angular entre as aberturas de admissão e descarga é melhor equilibrada, reduzindo drasticamente os picos de torque e a vibração. Para as normas de 2026 (como a futura atualização da ISO 2151 para emissão de ruído em compressores), o soprador de três lóbulos é a escolha mais segura.

5. Animação técnica / Recursos visuais

Vídeos e animações 3D são extremamente eficazes para explicar o princípio de funcionamento. Recomendamos a inserção de um vídeo curto (30–45 segundos) mostrando o corte transversal do soprador em operação.

Sugestão de vídeo: Animação em corte de um soprador Roots de três lóbulos, com cores diferenciadas para o fluxo de ar (azul – admissão, vermelho – descarga).
Alt text do vídeo: “Cross-section animation of a three-lobe Roots blower working mechanism – intake, transport, external compression and discharge”.
Texto alternativo para leitores de tela: “Animação 3D em corte transversal de um soprador Roots modelo 2026, mostrando o movimento sincronizado dos rotores e o refluxo de pressão na descarga”.

Caso não seja possível incorporar um vídeo, utilize pelo menos três imagens estáticas com legendas explicativas (já posicionadas nas seções 3 e 4).

6. Componentes críticos e suas funções

A confiabilidade do soprador Roots depende da interação precisa de quatro subsistemas principais:

6.1 Engrenagens de sincronismo (Timing Gears)

Duas engrenagens helicoidais ou de dentes retos montadas nos eixos nunca permitem que os lóbulos se toquem. A folga (clearance) entre rotores e entre rotores e carcaça é controlada exclusivamente pelas engrenagens – qualquer desgaste nessas engrenagens provoca perda de desempenho ou contato metálico destrutivo.

6.2 Rotores (lóbulos)

Fabricados em ferro fundido nodular ou aço com revestimento anti-fricção (PTFE, epóxi ou níquel-químico) para aplicações com gases agressivos. O perfil exato (involuta ou cicloidal) define a vedação dinâmica entre a câmara de alta e baixa pressão.

6.3 Rolamentos (Bearings)

Os rotores são apoiados por rolamentos de esferas ou rolos separados da câmara de trabalho. Essa configuração permite operação sem óleo na câmara de ar (oil-free delivery), essencial para indústria alimentícia, farmacêutica e eletrônica.

6.4 Selos e vedações (Seals)

Selos labirinto ou com anéis de carbono impedem o vazamento de ar para a caixa de engrenagens e vice-versa. Em projetos de 2026, selos de PTFE com mola de Inconel são a tendência para altas temperaturas (até 220°C).

✅ Conclusão sobre componentes: A combinação engrenagens externas + ausência de contato entre rotores é o que garante vida útil superior a 100.000 horas em aplicações bem dimensionadas.

7. Características de desempenho em 2026

7.1 Relação pressão vs. vazão

Diferentemente de ventiladores centrífugos (onde a vazão cai rapidamente com o aumento da pressão), o soprador Roots apresenta uma curva quase vertical: a vazão volumétrica permanece constante até o limite mecânico ou térmico. Para um engenheiro de processos, isso significa:

• Vazão independente da contrapressão (dentro da faixa de projeto)
• Potência consumida cresce linearmente com a pressão (P = Δp × Q / η)

7.2 Dissipação de calor (Gerenciamento térmico)

Como a compressão externa aquece o gás (aumento típico de 1,2°C por kPa de contrapressão), para pressões acima de 0,5 bar (7 psi) recomenda-se utilizar inter-resfriadores ou limitar o tempo de operação contínua. Os modelos de 2026 incorporam aletas maiores na carcaça e opção de circulação de água ou óleo termostático nas tampas.

8. Aplicações comuns baseadas no princípio

O conhecimento do princípio de funcionamento explica o domínio do soprador Roots em determinadas áreas:

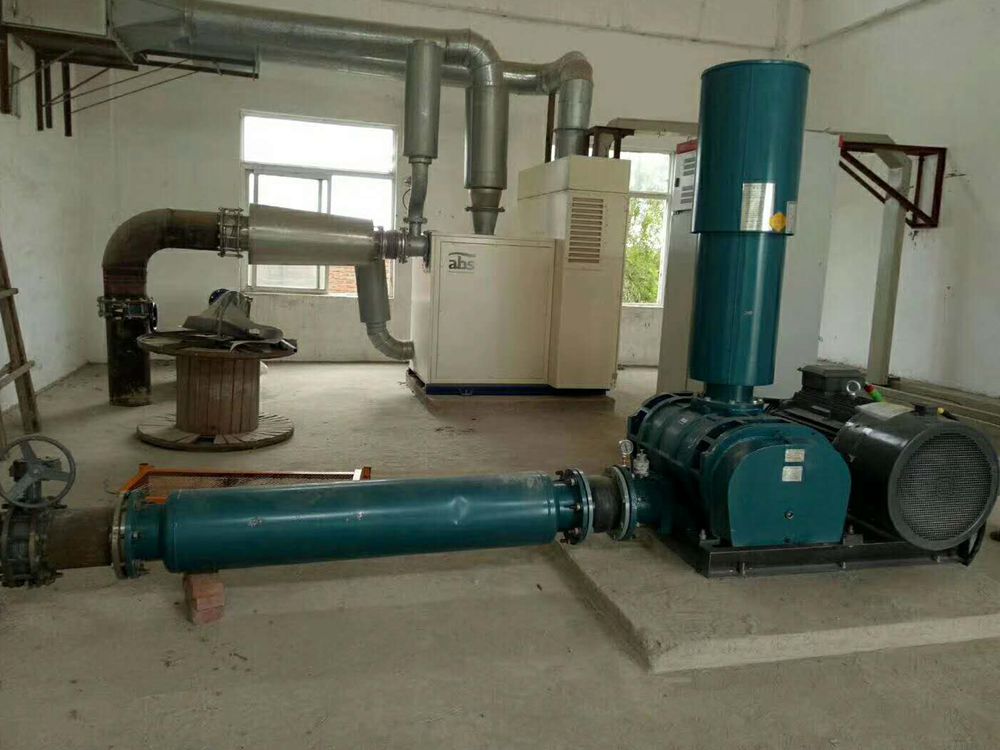

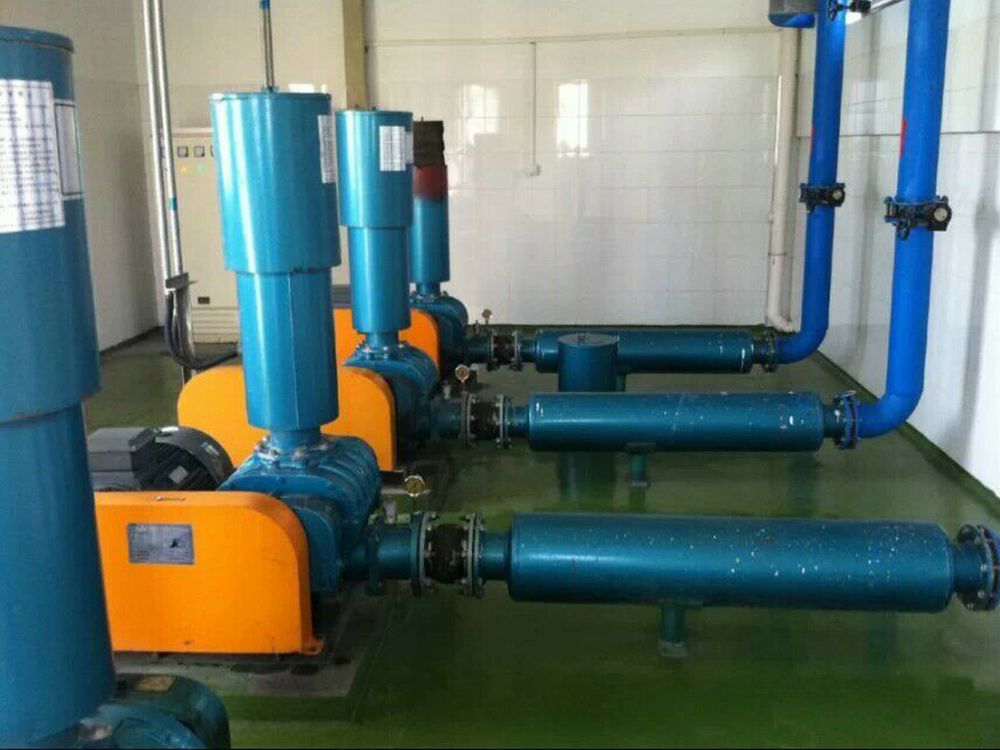

• Aeração de efluentes (Wastewater aeration) – A necessidade de vazão constante independentemente da altura da coluna de líquido ou sujidade dos difusores torna o Roots imbatível.
• Transporte pneumático – Tanto em fase diluída quanto densa, a capacidade de gerar pressão ou vácuo estável sem contaminação por óleo é crítica.
• Aspiradores industriais e sistemas de vácuo – Combinado com um exaustor (venturi ou bomba de anel líquido), o Roots trabalha como soprador de baixa pressão ou pré-vácuo.
• Indústria cimenteira e mineração – Aeração de silos, fluidização de pós e limpeza de filtros de mangas.

Dica para o comprador em 2026: Sempre verifique o índice de eficiência energética ISO 50001. Os sopradores Roots modernos com rotores de perfil assimétrico e revestimento de baixo atrito podem atingir economia de 15–20% em relação a modelos da década passada.

9. Conclusão e dica de manutenção-Princípio Soprador Roots

O princípio de funcionamento do soprador Roots – deslocamento positivo com compressão externa – oferece uma combinação inigualável de simplicidade, robustez e vazão constante. Para engenheiros que planejam sistemas em 2026, entender o ciclo de quatro etapas, a diferença entre dois e três lóbulos e a função de cada componente é essencial para especificar corretamente o equipamento.

Dica de manutenção: A verificação periódica da folga entre lóbulos e da sincronização das engrenagens deve fazer parte do checklist mensal. Utilize um calibre de folga (feeler gauge) na inspeção – a distância típica varia de 0,1 a 0,4 mm, dependendo do diâmetro do rotor. Qualquer redução dessa folga indica desgaste de rolamentos ou empeno do eixo.

Para dados técnicos completos (curvas de desempenho, dimensões e especificações de materiais para 2026), baixe nossa ficha técnica clicando no botão abaixo.

FAQ – Perguntas frequentes (People Also Ask)

1. O soprador Roots comprime o ar internamente?
Não. O Roots é um compressor de deslocamento positivo sem compressão interna. O ar é transportado em câmaras fechadas na pressão de admissão; a compressão ocorre por refluxo de ar vindo da tubulação de descarga. Esse processo chama-se compressão externa.

2. Qual a diferença entre um soprador Roots e um ventilador centrífugo?
O ventilador centrífugo é uma máquina dinâmica: a vazão cai significativamente com o aumento da contrapressão. Já o Roots mantém a vazão praticamente constante independentemente da pressão (até o limite do motor e da temperatura). Para aplicações que exigem fluxo estável sob pressão variável, o Roots é superior.

3. Por que os sopradores Roots modernos usam três lóbulos em vez de dois?
Os rotores de três lóbulos reduzem a pulsação de pressão em até 70% em comparação aos de dois lóbulos. Isso diminui o ruído, a vibração e os picos de torque, resultando em maior vida útil dos rolamentos e das engrenagens. Além disso, a eficiência volumétrica é ligeiramente maior.

4. É possível operar um soprador Roots com gás inflamável?
Sim, desde que sejam adotadas construções especiais: selos metálicos sem óleo, carcaça com certificação ATEX/IECEx, aterramento dos rotores para evitar faíscas eletrostáticas e controle de temperatura de descarga. Consulte o fabricante para gases como metano, hidrogênio ou vapores de solventes.

5. Qual a eficiência típica de um soprador Roots em 2026?
Os melhores modelos de três lóbulos com perfis otimizados atingem eficiência adiabática de 70–78% (para relação de pressão 2:1). A eficiência volumétrica fica entre 88 e 94%. Comparado a compressores de parafuso oil-free, o Roots é menos eficiente, mas tem menor custo inicial e maior simplicidade.
