A instalação correta de um sopradores industrial Roots é fundamental para garantir confiabilidade a longo prazo, eficiência energética e operação segura. Seja para atualizar seu sistema de aeração em estações de tratamento de efluentes, configurar um sistema de transporte pneumático ou comissionar um novo sistema de vácuo industrial, seguir um processo rigoroso passo a passo evita paralisações dispendiosas, falhas inesperadas e riscos à segurança.
Este guia definitivo de 2026 cobre tudo, desde a preparação do local até a partida sem carga, incluindo erros comuns e melhores práticas baseadas em experiência de campo. Cada seção também destaca onde posicionar os principais auxílios visuais para maximizar a clareza e o valor de SEO.
1. Preparação Pré-Instalação e Requisitos do Local
Antes de desembalar seu novo soprador Roots, o planejamento cuidadoso do ambiente de instalação e da fundação economizará dias de retrabalho. Esta fase é frequentemente apressada, mas impacta diretamente os níveis de ruído, vibração e a vida útil dos componentes.
1.1 Inspeção de Desembalagem: Verificação dos Componentes Críticos

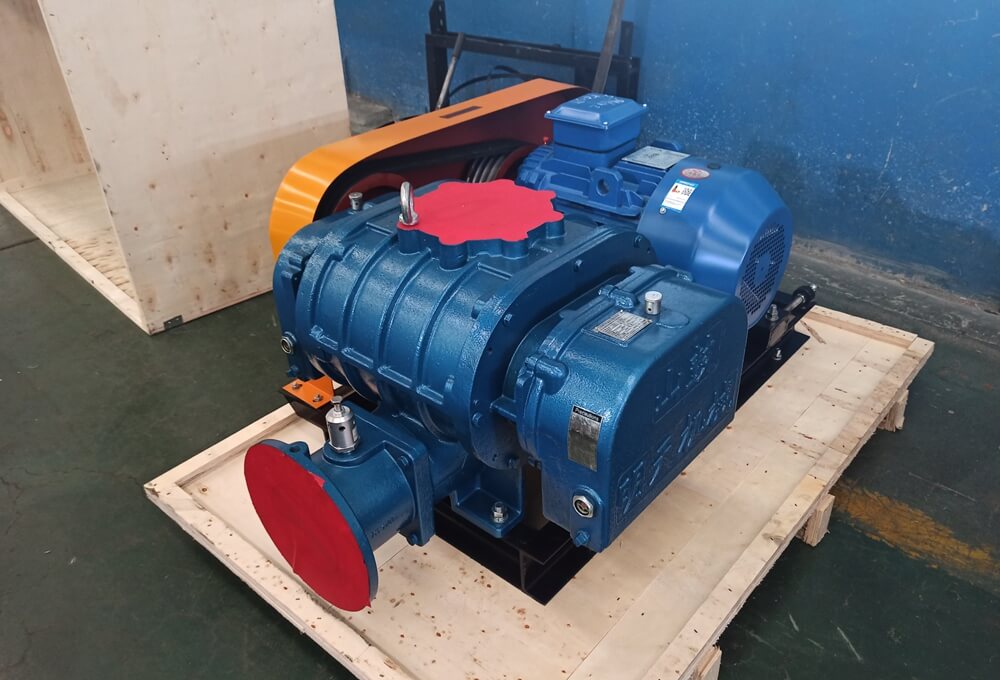

Imediatamente após a entrega, inspecione a embalagem em busca de sinais de impacto, danos por água ou esmagamento. Abra a caixa e verifique todos os componentes contra a lista de embalagem. Preste atenção especial aos rotores tri-lobados (visíveis através das portas de entrada/saída) quanto a arranhões, amassados ou objetos estranhos. Verifique se há vazamentos de óleo ou trincas na carcaça do trem de engrenagens, tampas de mancais e selos de eixo.
Confirme também que todos os acessórios — filtro de ar de admissão, silenciador, válvula de alívio de pressão, válvula de retenção, conectores flexíveis e kits de ferragens — estão presentes. Qualquer dano deve ser documentado com fotos e reportado ao fornecedor imediatamente. De acordo com as melhores práticas para sopradores industriais, até mesmo danos menores no transporte podem levar à falha prematura dos mancais ou ao interferência dos rotores [10, 15].
1.2 Condições Ambientais (Instalação Interna vs. Externa)

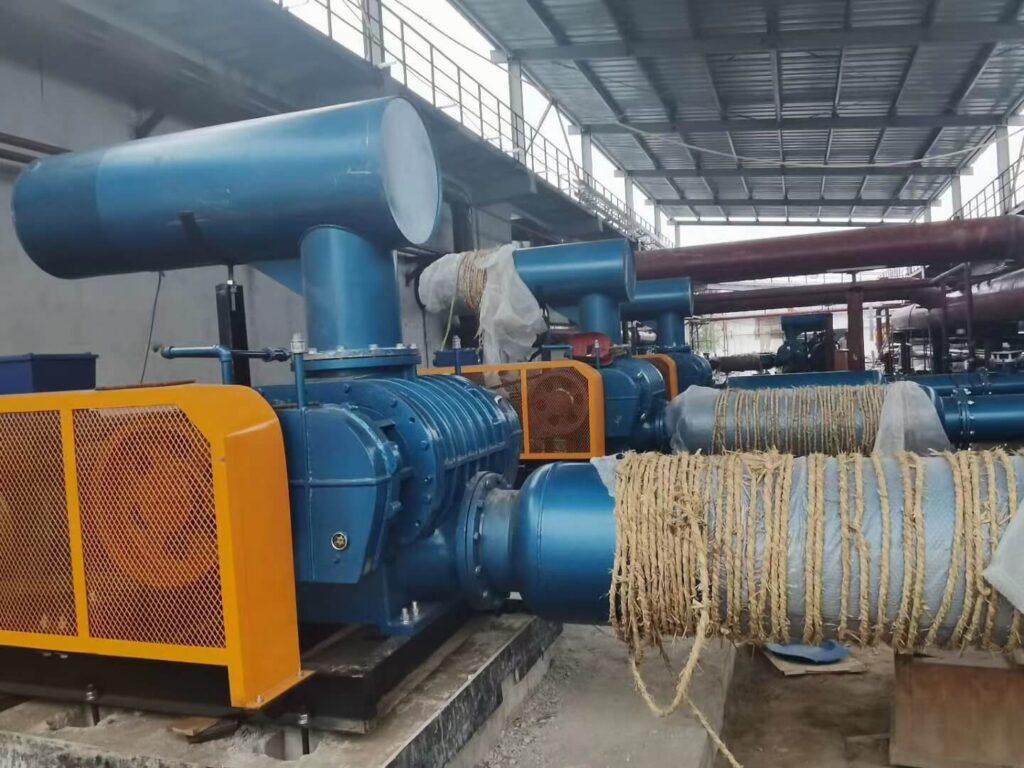

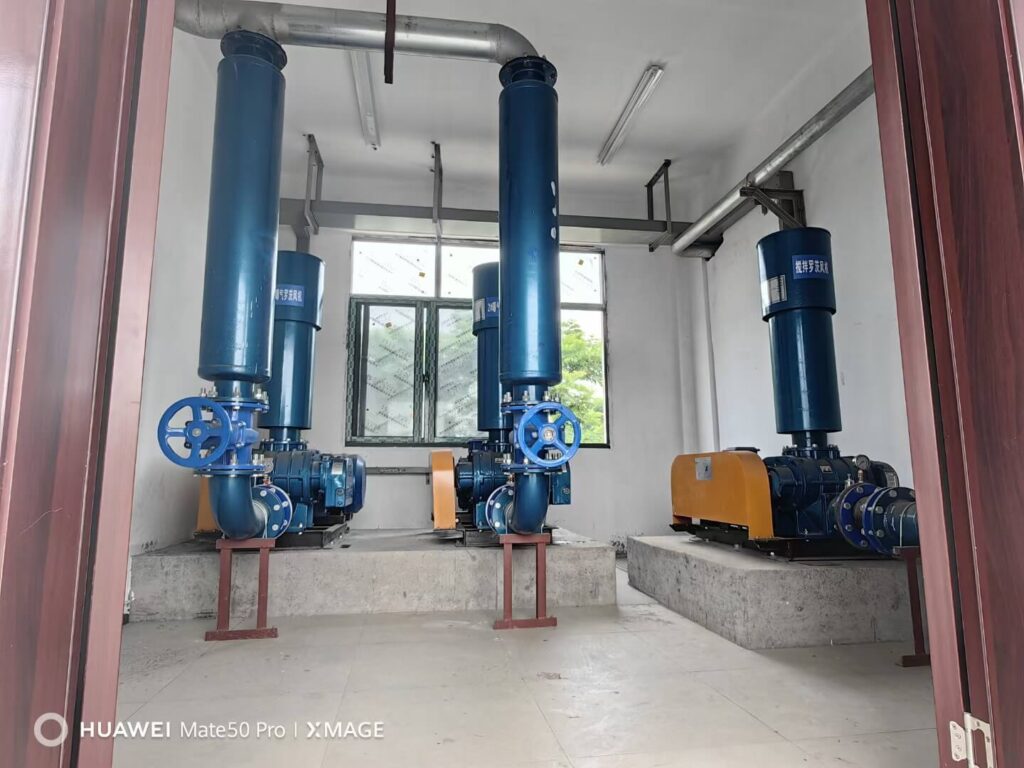

Avalie a temperatura ambiente do local de instalação, umidade, níveis de poeira e ventilação. Para instalações internas, garanta pelo menos 1 metro de folga ao redor do soprador para acesso de manutenção. Instalações externas exigem invólucros resistentes às intempéries ou, no mínimo, uma cobertura protetora para evitar a entrada de chuva e a degradação de correias e mangueiras pelos raios UV.
O fluxo de ar adequado ao redor do soprador é inegociável. Sopradores Roots são máquinas de deslocamento positivo que geram calor significativo durante a operação. A ventilação inadequada causa superaquecimento do óleo lubrificante e dos mancais, reduzindo a vida útil do óleo em até 50% [10, 15]. Se as temperaturas ambientes excederem 40°C, considere ventilação forçada ou um sistema de resfriamento de tamanho maior.
1.3 Projeto da Fundação e Requisitos de Engenharia Civil

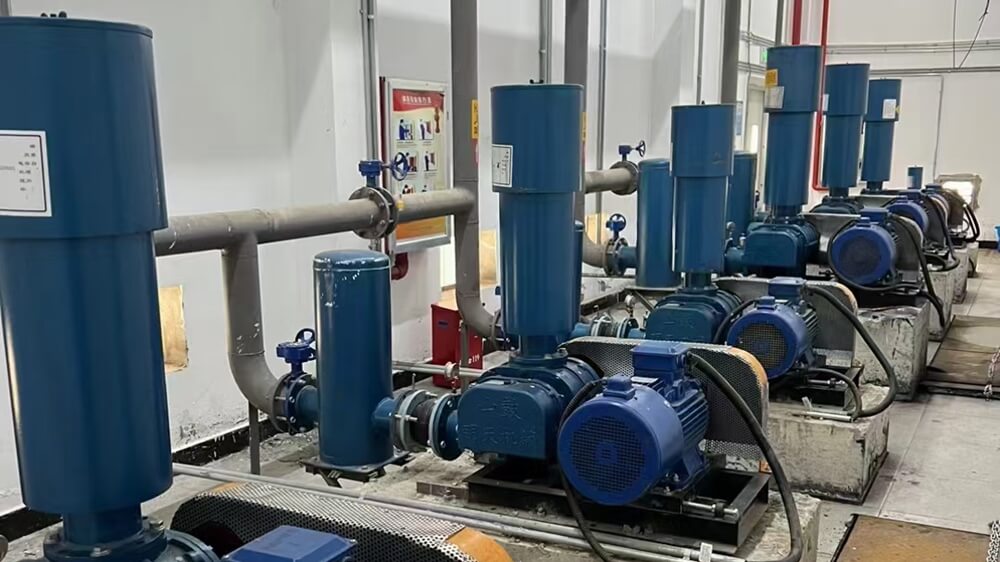

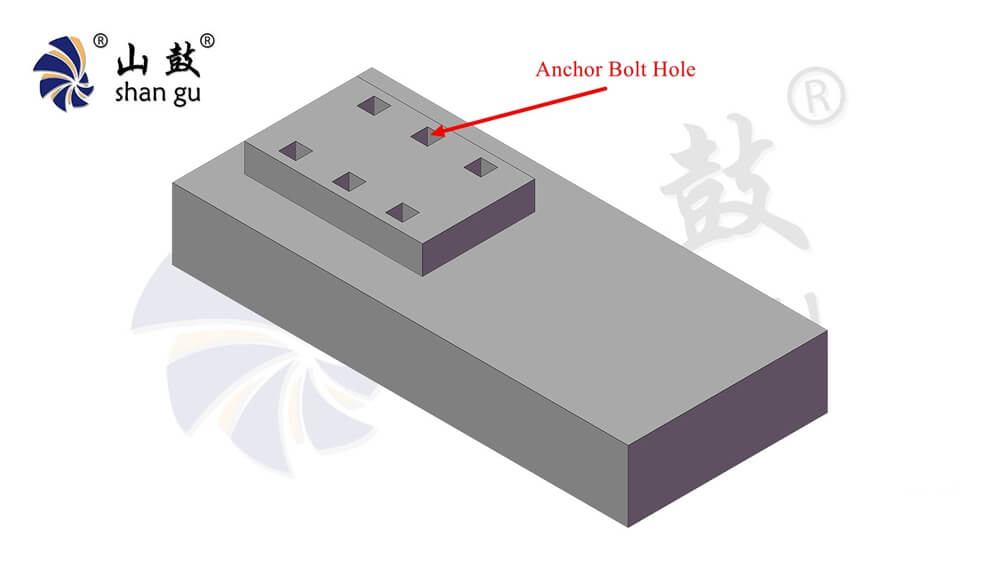

A fundação deve ser rígida, plana e capaz de absorver cargas dinâmicas do fluxo pulsante (recíproco) inerente aos sopradores Roots. Uma base de concreto típica deve ter pelo menos 1,5 vezes a área do soprador, com espessura mínima de 150 mm para unidades pequenas e 300 mm para quadros industriais.
Especificações principais da fundação:
- Tolerância de planeza: ≤ 0,5 mm por metro
- Resistência do concreto: Mínimo 25 MPa

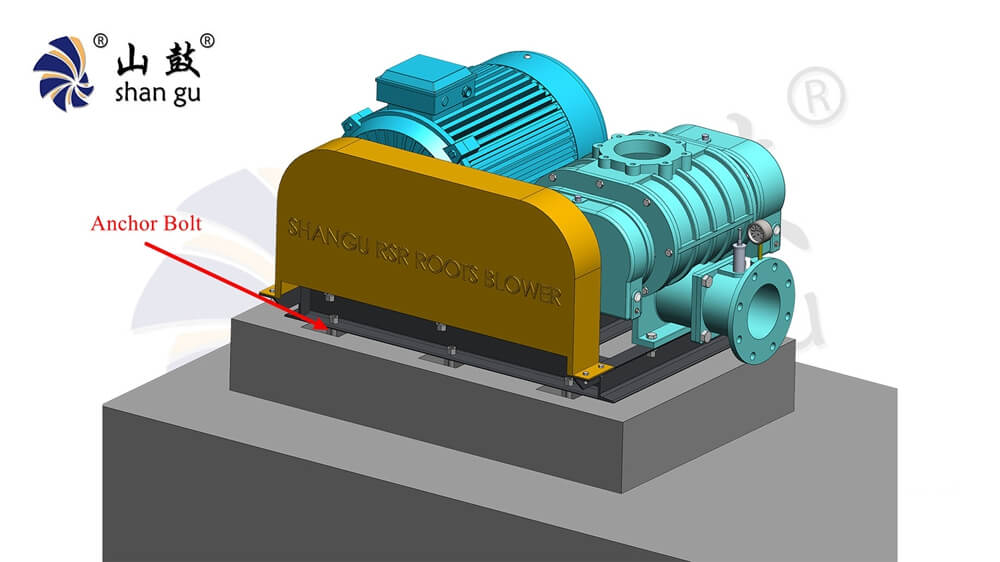

- Parafusos de ancoragem: Embutidos de acordo com o desenho dimensional do soprador, com alinhamento de gabarito adequado
Deixe o concreto curar por pelo menos 7 a 14 dias antes de colocar o soprador. Nunca instale sobre uma base recém-fundida — trincas de recalque desalinharão o sistema de acionamento [15].
2. Procedimento de Instalação Mecânica Passo a Passo
Com a fundação pronta, inicie a montagem mecânica. Esta etapa determina os níveis de vibração da máquina e a vida útil dos mancais.
2.1 Nivelamento e Rejuntamento do Soprador

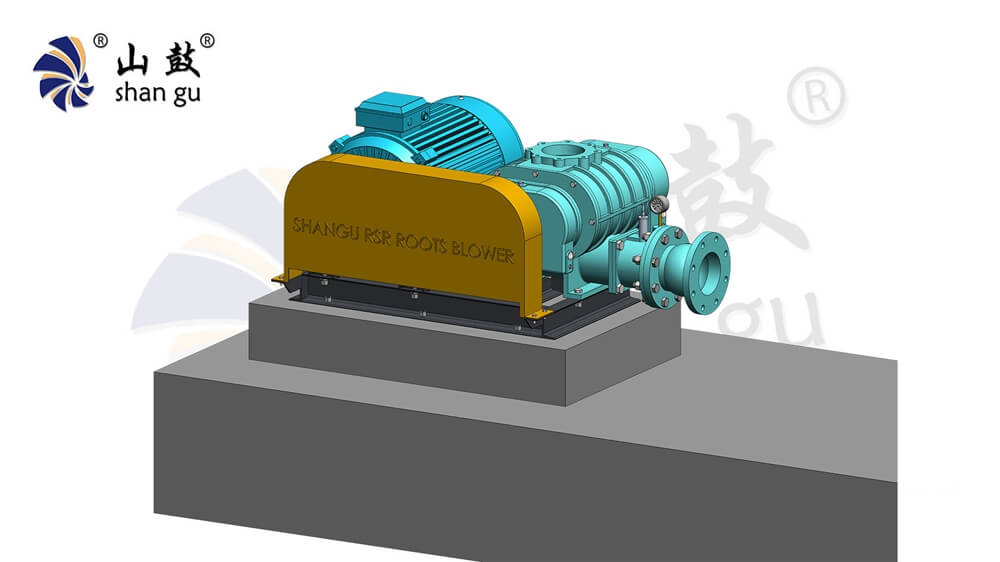

Coloque o soprador sobre a base de concreto, alinhando os furos de montagem com os parafusos de ancoragem. Use calços de precisão (em aço inoxidável ou galvanizado) sob cada pé para obter o nivelamento. Meça o nível nas direções longitudinal e transversal usando um nível de precisão (0,02 mm/m de precisão).

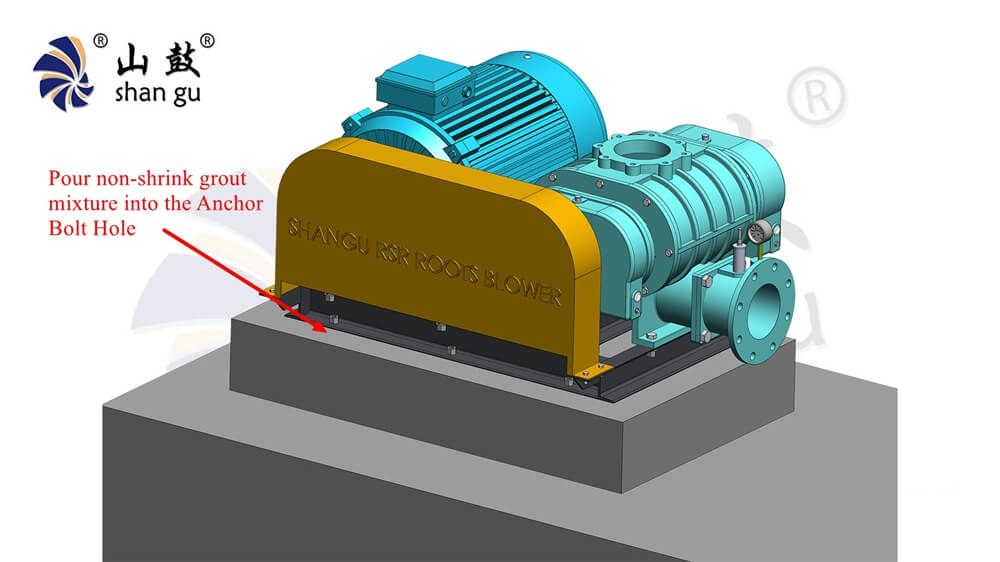

Após o nivelamento, aperte os parafusos de ancoragem gradualmente em padrão cruzado, com o torque especificado no manual. Em seguida, rejunte a base com rejunte epóxi não retrátil para preencher todos os vazios sob a base. Esta etapa elimina micro-movimentos que causam afrouxamento dos parafusos ao longo do tempo.
2.2 Alinhamento do Sistema de Acionamento: Correia vs. Acoplamento Direto
O método de alinhamento depende da configuração de acionamento. A maioria dos sopradores industriais Roots usa acionamento por correia em V ou acoplamentos flexíveis diretos.

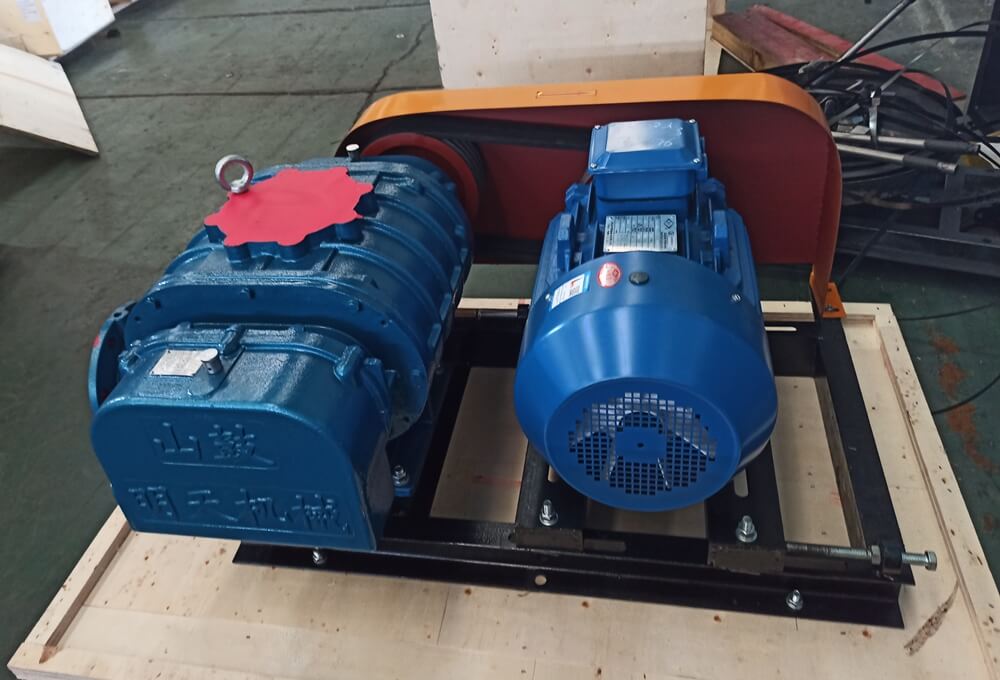

Para sistemas com correia:
- Instale correias em V combinadas (nunca misture correias novas e usadas).
- Ajuste a posição do motor para que as correias fiquem paralelas e as polias coplanares. Uma régua ou ferramenta de alinhamento a laser funciona melhor.
- Tense as correias de acordo com o método de deflexão (tipicamente 1/64″ por polegada de vão).

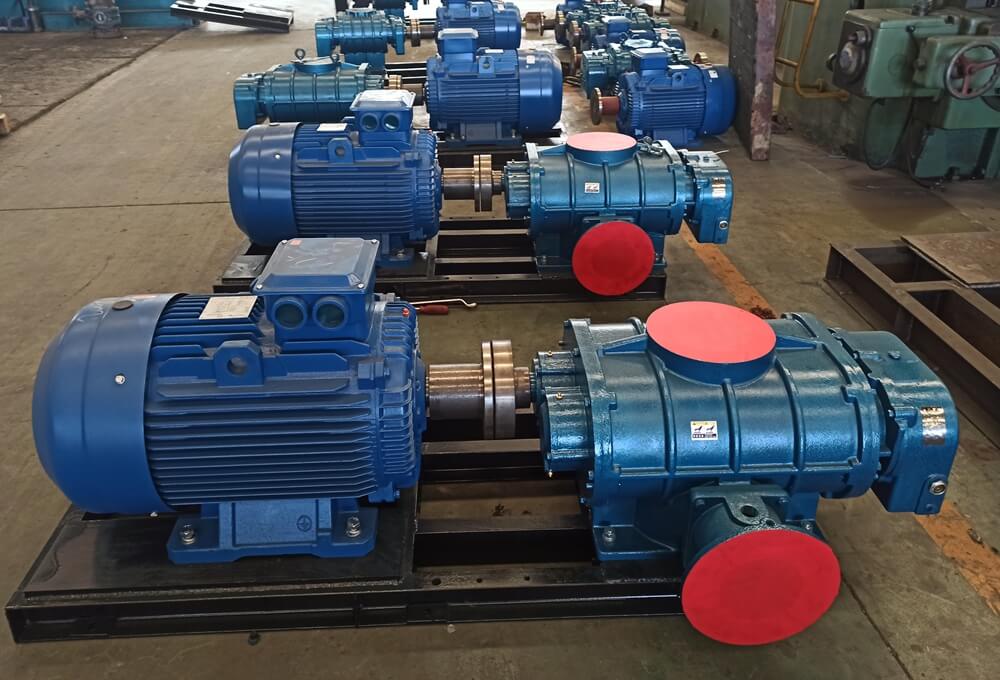

Para acoplamento direto:
- Obtenha tanto o alinhamento radial (deslocamento) quanto o alinhamento axial (desalinhamento angular). Tolerâncias: ≤ 0,05 mm de deslocamento radial, ≤ 0,05 mm/100 mm de desalinhamento angular.
- Use relógios comparadores ou um sistema de alinhamento a laser de eixo.
Uma carcaça usinada com CNC de alta precisão e engrenagens de sincronismo com precisão Classe 5 — como as utilizadas nos sopradores tri-lobados Mingtian Shangu — reduzem a sensibilidade do alinhamento do acionamento. No entanto, mesmo o melhor soprador falhará prematuramente se o alinhamento for ignorado [15, 18].
2.3 Conexão de Tubulações: Eliminando Tensão e Esforço nas Tubulações
Esta é a causa mais negligenciada de falha prematura de sopradores. Nunca permita que o peso da tubulação de admissão ou descarga se apoie sobre as flanges do soprador. A tensão na tubulação distorce a carcaça do soprador, reduzindo as folgas internas dos rotores e causando contato rotor-carcaça (riscamento).
Melhores práticas para tubulações:
- Apoie toda a tubulação de forma independente a menos de 300 mm das flanges do soprador.
- Instale juntas flexíveis (foles de aço inoxidável ou juntas de expansão de borracha) tanto na admissão quanto na descarga.
- Após conectar a tubulação, verifique o desalinhamento paralelo das flanges com um calibre de folga — ele não deve desnivelar o soprador.
Se você medir vibração anormal durante a partida, a tensão na tubulação geralmente é a causa raiz (consulte a seção de perguntas frequentes).
3. Configuração de Equipamentos Auxiliares e Acessórios
Nenhum sopradores Roots opera sozinho. A instalação correta dos componentes auxiliares garante ar limpo, alívio de pressão seguro e controle de ruído.
3.1 Instalação do Silenciador de Admissão e Filtro de Ar

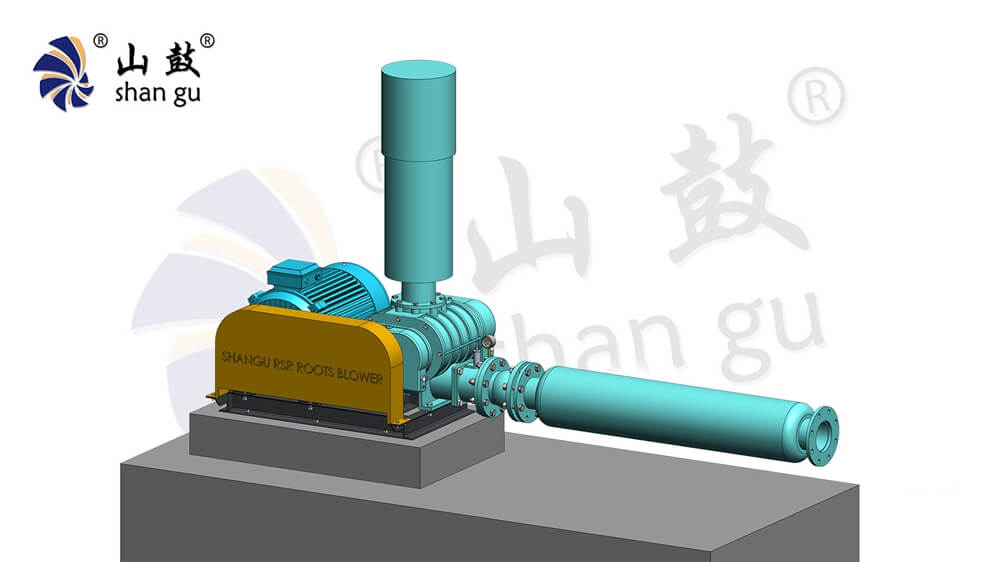

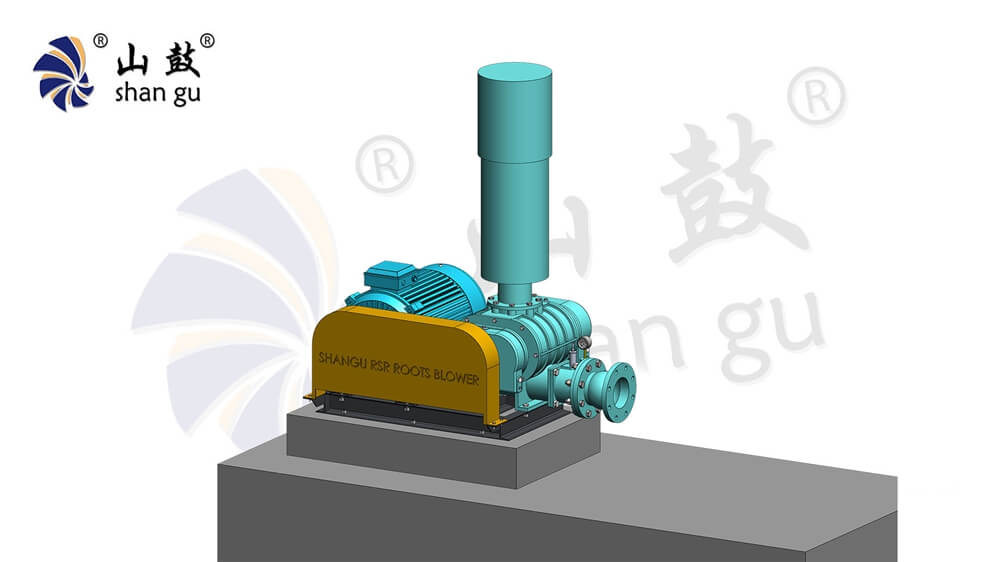

O silenciador de admissão reduz o ruído aerodinâmico gerado pela passagem dos rotores. Instale-o diretamente na flange de admissão do soprador com uma junta. Em seguida, conecte o filtro de ar a montante do silenciador. Para aplicações de aeração em estações de tratamento de efluentes ou transporte pneumático, use um filtro com eficiência mínima de 99,5% para partículas >10 mícrons.
Garanta que todas as conexões sejam herméticas — vazamentos aqui desviam o ar do filtro, puxando ar não filtrado para dentro do soprador e desgastando rapidamente os rotores [10, 15].
3.2 Alinhamento da Válvula de Alívio de Pressão e Válvula de Retenção

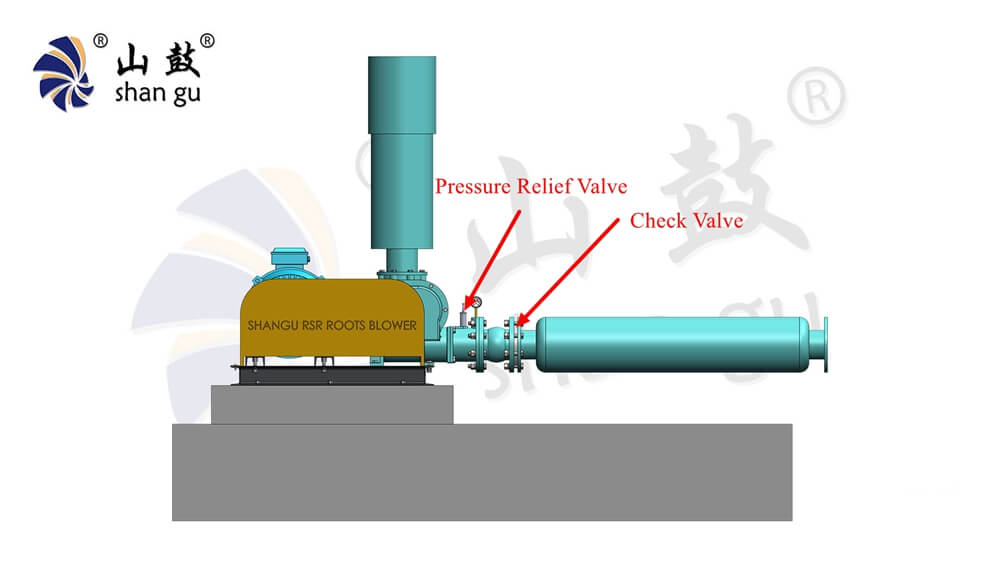

A válvula de alívio de pressão (PRV) deve ser instalada na tubulação de descarga, entre o soprador e a válvula de retenção. Ajuste sua pressão de abertura para 10% acima da pressão máxima de operação. A orientação deve ser vertical com a haste da válvula apontando para cima.
A válvula de retenção (válvula antirretorno) evita o refluxo da pressão do sistema quando o soprador para. Instale-a a jusante da PRV, com a seta de fluxo alinhada com a direção da descarga. A instalação invertida é um erro comum que leva à sobrevelocidade do soprador e falha catastrófica.
3.3 Configuração do Invólucro Antirruído (Opcional)

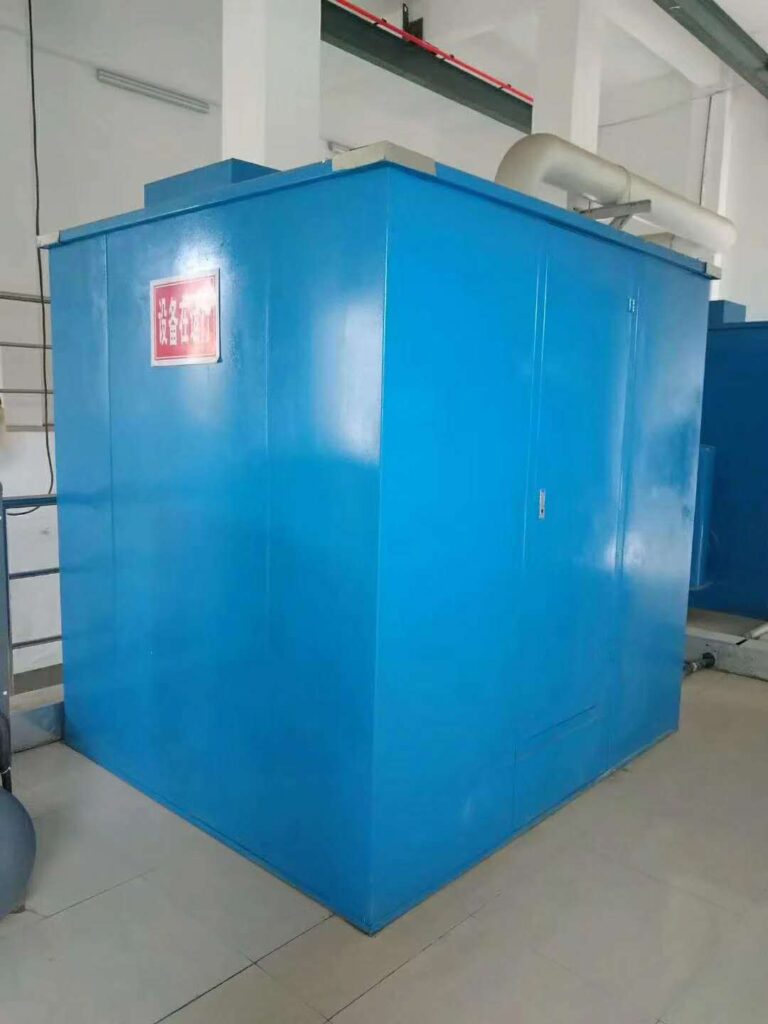

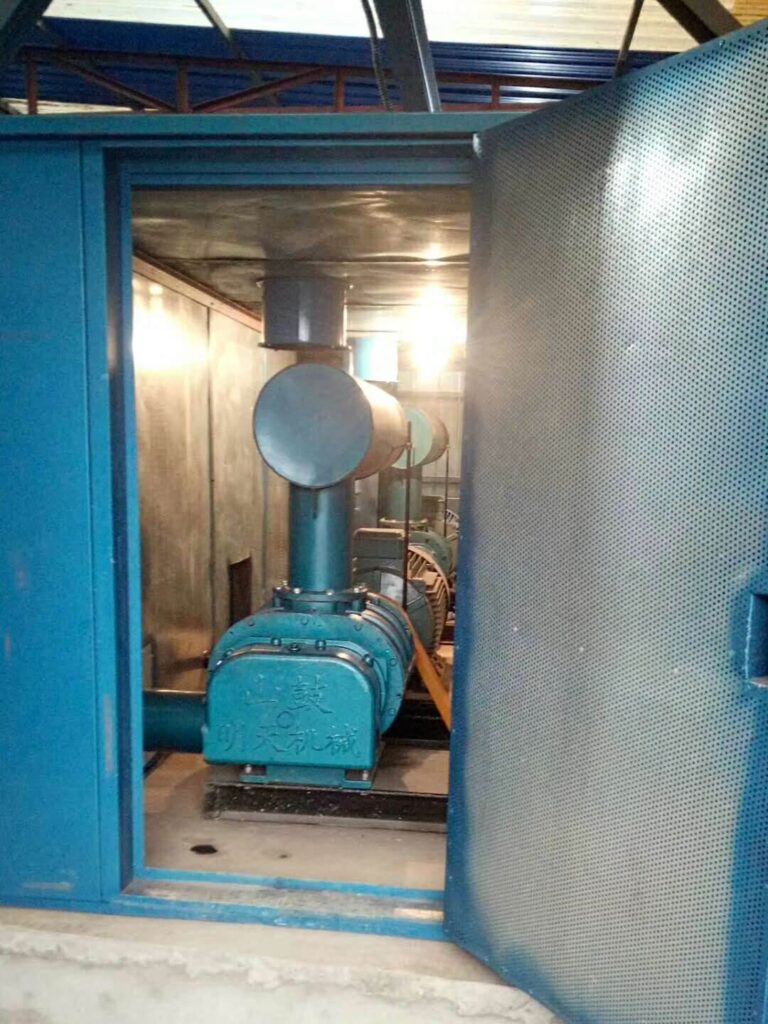

Para instalações em áreas sensíveis a ruído (bairros residenciais ou fábricas ocupadas), um invólucro de atenuação sonora pode reduzir o ruído irradiado em aproximadamente 5 a 8 dB. Certifique-se de que o invólucro tenha ventilação forçada com silenciadores de admissão e exaustão. Nunca sele completamente um soprador dentro de um invólucro sem fluxo de ar — o aumento de temperatura degradará o óleo e os mancais em horas [15, 18].
4. Guia de Pré-Comissionamento e Lubrificação
Antes de aplicar energia, a lubrificação correta é obrigatória. O óleo errado ou o nível de enchimento incorreto destrói os mancais em minutos.
4.1 Seleção de Óleo e Enchimento Inicial dos Tanques Duplos de Óleo
Os sopradores industriais Roots modernos migraram de mancais lubrificados com graxa para projetos com tanques duplos de óleo (lado de acionamento e lado não acionamento). Isso permite lubrificação por respingos contínua e intervalos de manutenção estendidos.
Óleo recomendado: ISO VG 150 a VG 220, óleo sintético ou mineral para compressores (sem detergentes). Nunca use óleo de motor ou fluido hidráulico.
Procedimento de enchimento:
- Remova ambos os bujões de enchimento de óleo (parte superior de cada tanque).
- Encha lentamente até que o óleo atinja o meio do visor (ou a linha “cheio” na vareta).
- Aviso crítico: O enchimento excessivo causará aeração, superaquecimento e arraste de óleo para a tubulação de descarga. O enchimento insuficiente causa falta de lubrificação nos mancais.

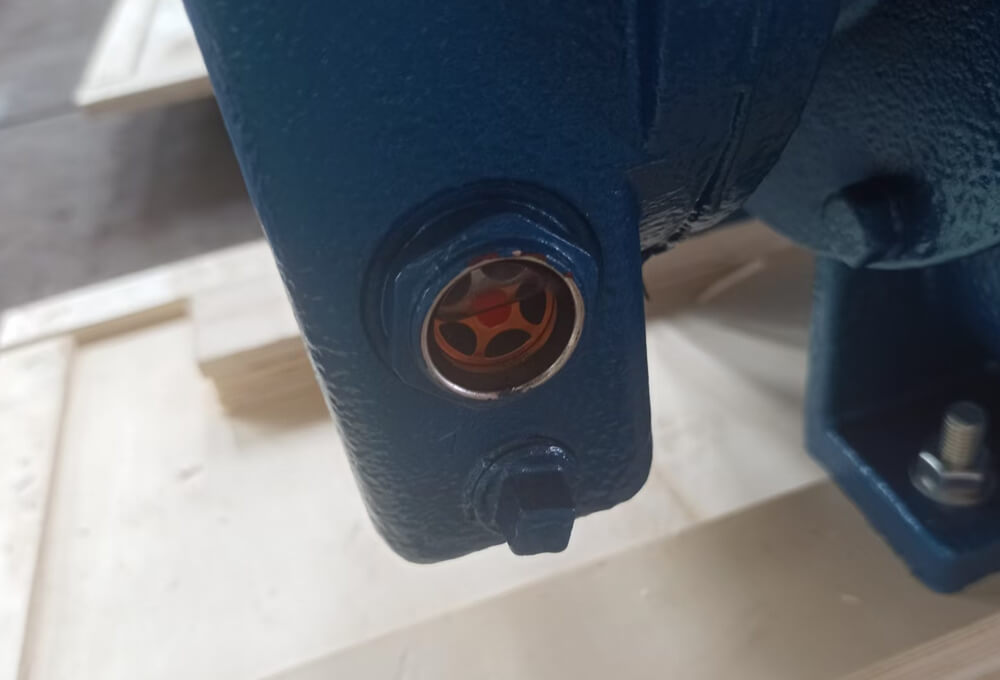

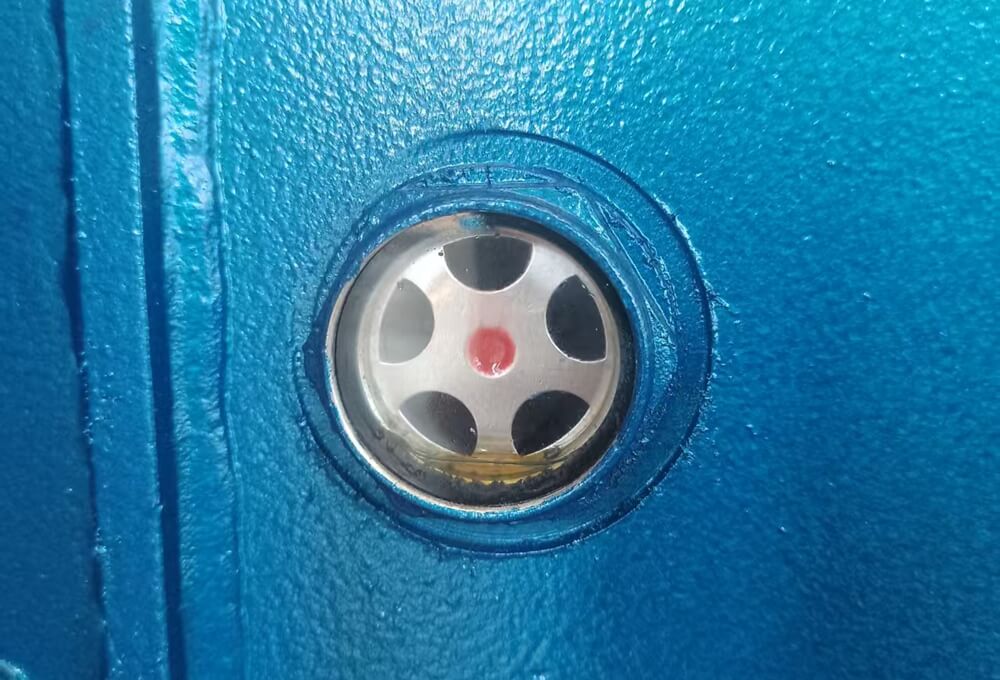

Os sopradores Mingtian Shangu apresentam tanques duplos de óleo externos com medidores de nível transparentes, facilitando a verificação visual. Após o enchimento, gire o soprador manualmente para distribuir o óleo pelas engrenagens de sincronismo e mancais [15].
4.2 Rotação Manual e Verificação da Direção
Antes de conectar a energia, gire manualmente o eixo do soprador usando uma chave no acoplamento de acionamento ou na polia do ventilador. Você deve sentir uma resistência suave e consistente, sem ruídos de atrito ou estalos. Isso confirma que as folgas internas do rotor estão corretas e que não há objetos estranhos no interior.
Em seguida, “dar um pulso” momentâneo no motor (acionar a partida) e observe a direção de rotação do eixo. A carcaça do soprador geralmente tem uma seta indicando a rotação correta. A rotação inversa danificará as engrenagens de sincronismo e causará contato imediato dos rotores [15].
5. Partida sem Carga e Teste de Funcionamento Inicial
Agora o soprador está pronto para sua primeira operação — sem qualquer pressão no sistema (admissão aberta, descarga aberta para a atmosfera). O teste sem carga valida a qualidade da instalação antes de conectar ao processo.
5.1 Procedimento de Comissionamento do Soprador Passo a Passo
Siga esta sequência:
- Abra todas as válvulas de isolamento (admissão e descarga).
- Remova quaisquer flanges cegas.
- Ligue o soprador e deixe-o funcionar por 5 segundos, depois pare. Escute ruídos incomuns.
- Se não houver sons anormais, opere continuamente por 15 minutos sem carga.
- Após 15 minutos, desligue e verifique novamente o nível de óleo (pode baixar à medida que o óleo circula para as cavidades).
5.2 Monitoramento de Parâmetros Críticos: Elevação de Temperatura, Pressão e Vibração
Durante a operação sem carga, registre os dados de referência:
- Temperatura da carcaça do mancal (deve estabilizar em <80°C).
- Temperatura da superfície da carcaça (tipicamente 15–30°C acima da ambiente).
- Velocidade de vibração (medir em mm/s RMS em cada mancal nos três eixos). Níveis aceitáveis: ≤ 4,5 mm/s para a maioria dos sopradores industriais [10].
Qualquer elevação rápida de temperatura (>10°C por minuto) ou vibração excedendo 7 mm/s indica desalinhamento, tensão na tubulação ou danos internos nos mancais. Desligue imediatamente e investigue.
6. Perguntas Frequentes sobre Erros de Instalação (FAQ)
P1: Por que meu soprador Roots está vibrando violentamente após a conexão da tubulação?
R: Quase sempre causado por tensão na tubulação. O peso da tubulação ou flanges desalinhadas estão distorcendo a carcaça do soprador, reduzindo as folgas internas até que os rotores se toquem. Solução: Afrouxe todos os parafusos das flanges da tubulação, realinhe os suportes da tubulação, instale juntas flexíveis e reaperte sem forçar.
P2: Posso instalar o soprador Roots na vertical se ele foi projetado para horizontal?
R: Não. Sopradores horizontais dependem de lubrificação por respingos dos reservatórios de óleo. A orientação vertical causará falta de lubrificação nos mancais superiores e vazamento de óleo pelos selos do eixo. Apenas sopradores com eixo vertical especialmente projetados podem ser montados verticalmente [15].
P3: Quanto tempo devo esperar antes de carregar o soprador após a partida?
R: Opere sem carga por pelo menos 15 minutos para estabilizar a temperatura e distribuição do óleo. Em seguida, aplique carga gradualmente ao longo de 5 a 10 minutos, fechando uma válvula de descarga ou iniciando o processo.
P4: Qual é a verificação diária mais importante após a instalação?
R: O nível de óleo. Verifique-o a cada 8 horas de operação durante a primeira semana. Muitas instalações perdem uma pequena quantidade de óleo à medida que as juntas se assentam e o sistema purga o ar.
